اسپیندل موتور و انواع آن

اسپیندل موتور یکی از اجزای دستگاه cnc است که برای چرخاندن ابزار و قطعه کار مورد استفاده قرار می گیرد.

اسپیندل موتور یک موتور AC است که سرعت، دقت و کیفیت عملیات برشکاری به این موتور و توان آن بستگی دارد.

اسپیندل موتورها دارای چند خاصیت ویژه هستند که از این جهت با موتورهای معمولی متفاوت هستند.

از جمله این ویژگی ها میتوان به دو مورد زیر اشاره نمود :

  • ۱- سنکرون بودن روتور موتور اسپیندل
  • ۲- وجود بلبرینگ های های اسپید و سرامیکی در موتور اسپیندل

اسپیندل ها از نظر قدرت، سرعت، ابزار گیر و سیستم خنک کننده به دسته های مختلفی تقسیم بندی می شوند :

که در ادامه توضیح مختصری در مورد هر کدام خواهیم داد.

اسپیندل موتور | موتور اسپیندل

اسپیندل ها توان و قدرت متفاوتی دارند. میزان قدرت و توان یک اسپیندل با سرعت انجام عملیات تراشکاری رابطه مستقیم دارد.

به این معنا که هر چقدر قدرت یک اسپیندل بیشتر باشد دستگاه قادر به چرخاندن ابزار کار بزرگتری بوده و سطح بیشتری توسط دستگاه براده برداری می شود.

اسپیندل موتورها سرعت‌های گوناگونی دارند و بسته به نوع کاربرد و قیمتشان متفاوت خواهند بود.

با افزایش سرعت، کیفیت سطح کار نیز افزایش می یابد، البته دقت داشته باشید که با افزایش سرعت، میزان صدا نیز افزایش می یابد و این یکی از مشکلات موتور اسپیندل با سرعت بالا به شمار می رود.

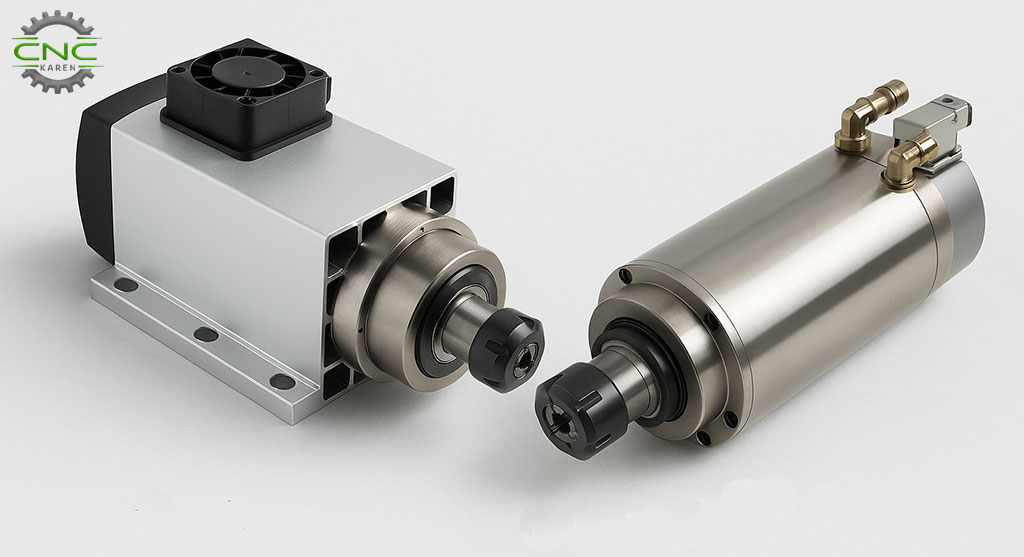

اسپیندل موتورها بر اساس روش خنک کاری به دو نوع اسپیندل هوا خنک و اسپیندل آب خنک تقسیم بندی می شوند.

در اسپیندل هوا خنک یک فن در بالای شافت چرخنده دستگاه قرار دارد که همزمان با چرخش اسپیندل، شروع به چرخش کرده و باعث خنک شدن قطعات چرخنده می‌شود.

اسپیندل موتورها بر اساس نحوه قرار گرفتن ابزارکار نیز به دو روش مورس وکولت عمل میکنند.

در روش مورس یک قلم بند مخروطی داخل اسپیندل قرار گرفته است و تعویض ابزار خیلی راحت و سریع انجام می شود.

در روش کولت قطعه ای به نام فشنگی داخل قسمت مخروطی سر اسپیندل قرار گرفته و با بسته شدن مهره، فشنگی داخل رفته و ابزار در محل خود محکم قرار میگیرد.

قیمت اسپیندل موتور :

عوامل مختلفی بر روی قیمت موتور اسپیندل تاثیر دارد از جمله :

  • برند
  • کیفیت
  • دور
  • توان
  • نوع سیستم خنک کننده

خرید اسپیندل سی ان سی

برای خرید موتور مناسب برای دستگاه سی ان سی خود باید به موارد زیر توجه داشته باشید :

  • دور موتور و توان مورد نیاز
  • نوع سیستم خنک کننده ی مد نظر ( هوا ، آب ، فن )
  • کیفیت و جنس بلبرینگ
  • ابزار گیر موتور
  • ولتاژ مورد نیاز تغذیه

این نکته را در نظر داشته باشید که همراه موتور خود خرید یک اینورتر مناسب حائزه اهمیت است.
